Beüzemelés

A beüzemelést mindig feszültségmentes állapotból érdemes kezdeni: először a tápellátás és a védelmek, utána a bemenetek, reléágak, hálózat és végül a bővítő modulok következzenek.

A bekötés előtt érdemes kéznél tartani a portáttekintő képet és a reléág védelem rajzát. Így gyorsan ellenőrizhető, hogy melyik oldal kisfeszültségű, melyik oldal hálózati kapcsolásra dokumentált, és hol kötelező külső védelem.

5 VDC tápellátás ellenőrzése

A Smartive Server 5 VDC SELV tápellátással működik. A készülékben eFuse alapú tápvédelem található, amely fordított polaritás, túl- és alulfeszültség, áramkorlátozás és bekapcsolási tranziens ellen védi a vezérlőoldali tápágat.

Optocsatolt bemeneti oldal bekötése

A terepi bemenetek optocsatolókon keresztül csatolódnak a vezérlőoldalhoz. Az optocsatolt oldal külön izolált DC-DC tápot kapott, ezért a bemeneti oldal és a vezérlőoldal galvanikusan leválasztott.

Reléágak külső védelme

A szerver hat mechanikus dry-contact reléágat tartalmaz, amelyek 230 VAC kapcsolására vannak dokumentálva. Minden relécsatorna elé kötelező külső, legfeljebb 10 A névleges kismegszakítót vagy biztosítót telepíteni.

Hálózati kapcsolat

A LAN portot routerhez vagy switchhez kell csatlakoztatni. A központi egységnek célszerű statikus IP-t adni a router beállításaiban; a hostnév alapértelmezetten smartive-core.

Kiegészítő modulok címzése

Az extender porton csatlakozó moduloknak egyedi címet kell beállítani. Két azonos jumper-beállítású modul ugyanazon a buszon kommunikációs ütközést okozhat.

5 VDC tápellátás csatlakoztatása

A Smartive Server 5 VDC SELV tápellátással működik. A készülékben TPS259472 eFuse alapú tápvédelem található, amely fordított polaritás, túl- és alulfeszültség, áramkorlátozás és bekapcsolási tranziens ellen védi az MCU/Raspberry oldali tápágat.

Csak CE-jelölt, megfelelő teljesítményű külső tápegységet használjon. Raspberry Pi 4 alapú változatnál legalább 15 W, Raspberry Pi 5 alapú, teljes periféria kerettel használt változatnál 25 W tápegység ajánlott.

Optocsatolt bemenetek csatlakoztatása

A terepi bemenetek TLP290/TLP290-4 optocsatolókon keresztül csatolódnak a vezérlőoldalhoz. Az optocsatolt oldal külön B0505S-1WR3 izolált DC-DC konvertert kapott, ezért a bemeneti oldal és az MCU/Raspberry oldal galvanikusan leválasztott.

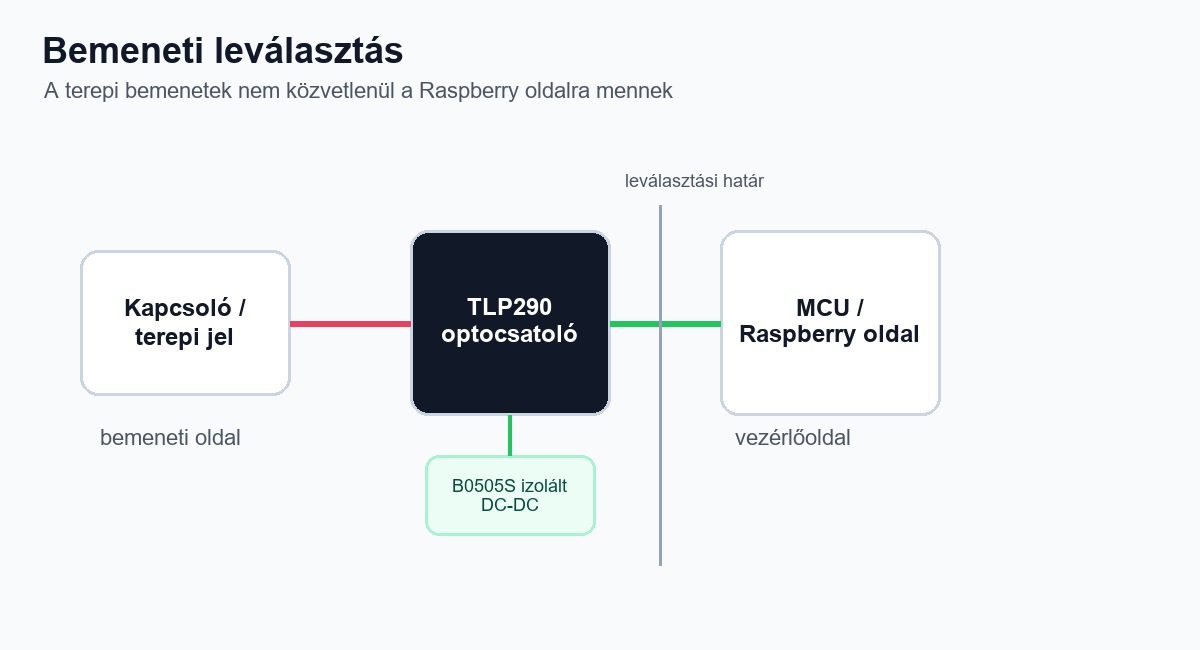

Smartive Server bemeneti leválasztás
A leválasztási határt telepítés közben is meg kell tartani.
A leválasztás akkor marad értelmes és biztonságos, ha a telepítés során a bemeneti oldali és a vezérlőoldali potenciálhatárokat nem kötik össze véletlenül.

230 VAC reléágak bekötése

A szerver hat mechanikus dry-contact reléágat tartalmaz, amelyek 230 VAC kapcsolására vannak dokumentálva. Minden relécsatorna elé kötelező külső, legfeljebb 10 A névleges kismegszakítót vagy biztosítót telepíteni.

Smartive Server reléág védelem
A túláramvédelmet csatornánként külső kismegszakító vagy biztosító adja.
Reléágak száma6 db
Telepítési korlátMax. 10 A @ 230 VAC / csatorna
VédelemKülső túláramvédelem kötelező
TelepítésZárt szekrényben, szakember által
A készülék nem helyettesít túláramvédelmi eszközt. Szerelés, szerviz vagy vezetékcsere előtt az 5 V tápot és a reléágak minden külső táplálását le kell választani.
  • Minden relécsatorna előtt van külön, legfeljebb 10 A névleges külső védelem.
  • A reléágak zárt villamos vagy vezérlőszekrényben vannak szerelve.
  • A 5 V táp és a reléágak külső táplálása külön is leválasztható szerviz előtt.

Ethernet kábel csatlakoztatása

Ahhoz, hogy az eszköz csatlakozni tudjon a helyi hálózathoz és az internethez, a LAN portot a routerhez vagy switchhez kell csatlakoztatni.

Statikus IP kiosztása

A központi egységnek célszerű statikus IP-t adni. Ezt célszerű a router beállításaiban megtenni. A központi egység hostneve alapértelmezetten: smartive-core.

Kiegészítő modulok csatlakoztatása

Amennyiben kiegészítő modulokat is csatlakoztat a központi egységhez az extender porton keresztül, például relé modult, szilárdtest relé modult vagy IO modult, a moduloknak egyedi címet kell beállítani.

Címzés beállítása

A modulok fizikai címét a panelen található 3 tűs jumperek segítségével lehet meghatározni. A jumperek rövidre zárásával állítható be a bináris cím.

Soha ne használjon két modult azonos jumper-beállítással ugyanazon a buszon, mert ez ütközéshez és a kommunikáció meghibásodásához vezethet!
