Relék bekötése
A reléágak dry-contact kapcsolóelemek. A készülék a fogyasztót kapcsolja, a csatornánkénti túláramvédelmet és a leválasztási lehetőséget az installációnak kell biztosítania.
Reléágak6 db mechanikus dry-contact
Kapcsolt kör230 VAC
Csatorna limitMax. 10 A
VédelemKülső OCPD kötelező
Reléágak jellege
A Smartive Server hat mechanikus dry-contact reléágat tartalmaz. A relékimenetek 230 VAC kapcsolására vannak dokumentálva, de a készülék továbbra is kapcsolóelem: a megfelelő külső túláramvédelem és leválasztási lehetőség az installáció része.
230 VAC bekötési feltételek
Minden relécsatornánál az alábbi feltételeket kell betartani:

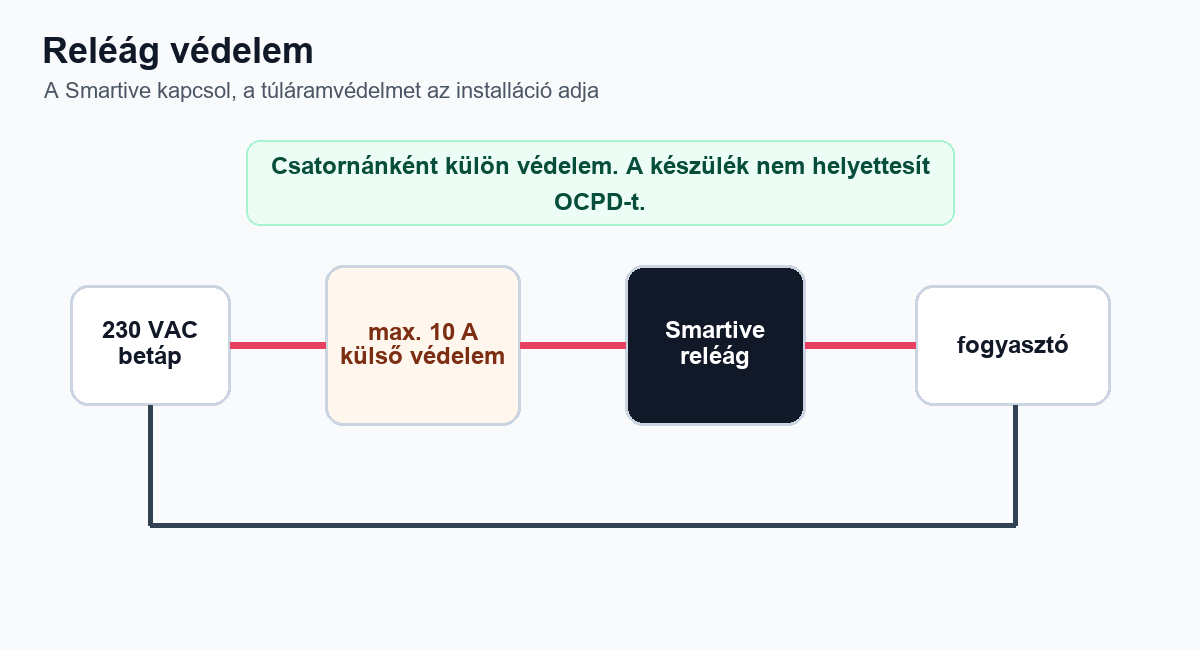

A Smartive reléág kapcsol, de a csatorna védelmét a külső OCPD biztosítja.
- max. 10 A @ 230 VAC/csatorna
- csatornánként külső, legfeljebb 10 A névleges kismegszakító vagy biztosító
- zárt villamos vagy vezérlőszekrényes telepítés
- szerelés és szerviz csak feszültségmentesített állapotban
- kritikus terheléseknél külső leválasztási pont szükséges
A relé funkcionális kapcsolóelem. Ha egy relékontaktus beragad vagy összeheged, a terhelés feszültség alatt maradhat.
A telepítésnél ezt külső leválasztással és megfelelő túláramvédelemmel kell kezelni.
Beállítás az alkalmazásban
Ezután a Smartive alkalmazásban az új eszköz hozzáadásánál a következők szerint kell felvenni az eszközt:
- A Device Model mezőben a GPIO Output opciót kell kiválasztani.
- Amennyiben a központi egységhez lett csatlakoztatva az eszköz, úgy az Onboard GPIO pin kiválasztása után a központi egység fedelén található port számot kell kiválasztani.
- Amennyiben expanderhez csatlakozik az UTP kábel, úgy az I2C expander opció kiválasztása után az expanderen levő port számát kell megadni.
- A HIGH opció kiválasztásával azt jelezzük a rendszernek, hogy magas jelszintre kapcsoljon a relé.
