Központi egység

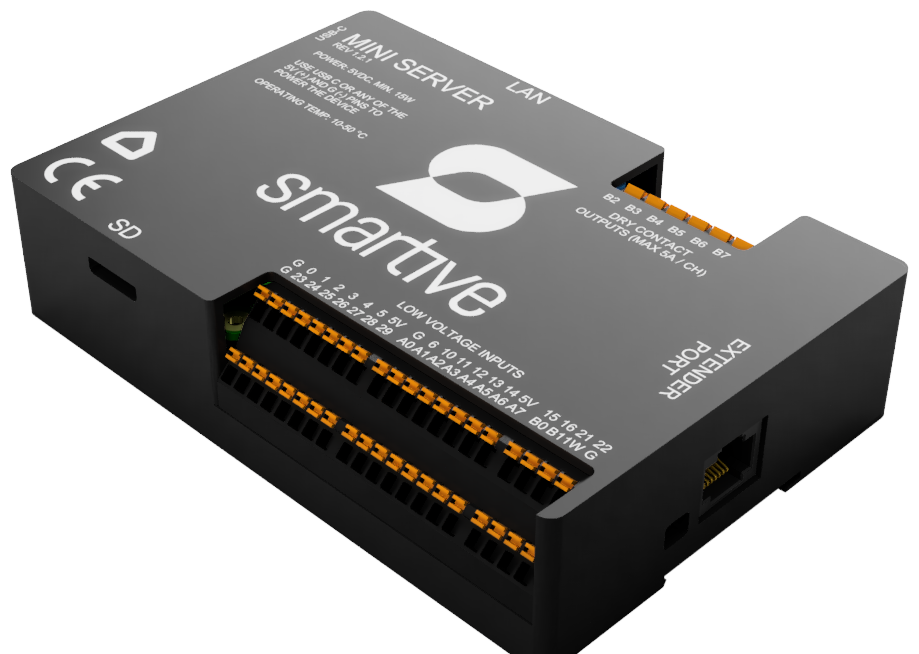

Központi egység 5 VDC tápellátással, leválasztott bemeneti oldallal és 230 VAC reléágakkal.
Ez a dokumentum a Smartive Server SM-MS központi egység gyors szerelési és használati áttekintője. Ez a szerver 230 VAC reléágakra dokumentált kivitel.
A fő újdonságok: eFuse tápvédelem, optocsatolt és galvanikusan leválasztott bemenetek, külön input oldali DC-DC táp, valamint hat darab 230 VAC dry-contact reléág.
Mire használható
A központi egységhez lehet csatlakoztatni:
Optocsatolt bemeneti oldalon keresztül csatlakoznak a vezérlőoldalhoz.
Digitális szenzorok és 1-Wire hőmérők a helyi automatizálásokhoz.
230 VAC reléágakon, megfelelő külső védelemmel kapcsolt körök.
További IO, relé vagy egyéb Smartive modul az extender porton keresztül.
A rendszer csillagpontos kábelezésre van tervezve: a bemenetek és a kimenetek a központi egységhez vagy egy csatlakoztatott expander modulhoz futnak be. Így a Smartive rendszer dönti el, hogy egy eseményre, például gombnyomásra, mozgásra vagy automatizmusra milyen kimenet kapcsoljon.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Modell / revízió | SM-MS / Rev. 1.3.0 |
| Alaprendszer | Raspberry Pi 4 Model B vagy Raspberry Pi 5 (változattól függően) |
| Tápellátás | 5 VDC SELV; Pi 4: min. 15 W, Pi 5 teljes periféria-kerettel: 25 W |
| Tápvédelem | eFuse: fordított polaritás, túl-/alulfeszültség, áramkorlátozás, bekapcsolási tranziens |
| Bemenetek | Optocsatolt, galvanikusan leválasztott terepi bemenetek, külön izolált tápággal |
| Relékimenetek | 6 db mechanikus dry-contact reléág; max. 10 A @ 230 VAC / csatorna, külső védelemmel |
| Hálózat és portok | Ethernet, 2 x USB 2.0, 2 x USB 3.0, 2 x Micro-HDMI |
| Rádió | Wi-Fi 5, Bluetooth Low Energy 5.0 |
| Szenzorika | Beépített hőmérséklet- és páratartalom-szenzor; 1-Wire port külső hőmérőkhöz |
| Bővítés | RJ45 extender port a Smartive modulokhoz |
| Fizikai méret | 133 x 92 x 29 mm |
| Rögzítés | DIN-sín, zárt villamos vagy vezérlőszekrényben |
| Firmware | Smartive firmware, digitálisan aláírt OTA frissítéssel |
| Megfelelőség | CE (RED 2014/53/EU, RoHS 2011/65/EU) |
Hozzáférés a központi egységhez és alkalmazás kapcsolat
A Smartive alkalmazás telepítése után szükséges összekapcsolni az alkalmazást a központi egységgel. Ezt kétféleképp lehet megtenni:
A helyi hálózaton kapcsolja össze az alkalmazást az egységgel. Ilyenkor a rendszer távolról nem érhető el.
Bárhonnan elérhető kapcsolatot ad, ehhez azonban Smartive Cloud fiók létrehozása szükséges.
A központi egységen futó Smartive alkalmazást a következő URL-en lehet elérni lokálisan:
https://smartive-core.local:64539
vagy http://smartive-core.local:64538
Tartalomjegyzék
Fizikai csatlakozók, portlogika és biztonsági korlátok.
Tápellátás, hálózat, bemenetek és reléágak első ellenőrzése.
Kapcsolók és terepi bemenetek bekötési iránya.
Mozgásérzékelő csatlakoztatása és alkalmazás oldali felvétele.
Hőmérő busz bekötése és azonosítása.
Reléágak bekötési feltételei és külső védelem.
SD kártya csere és rendszerindítás.
Gyakori hibák, ellenőrzési pontok és helyreállítás.
