Portok
A portoknál a fizikai hely mellett az is fontos, hogy melyik csatlakozó milyen villamos oldalt képvisel. A bemenetek leválasztottak, a reléágak pedig csak megfelelő külső védelemmel használhatók.

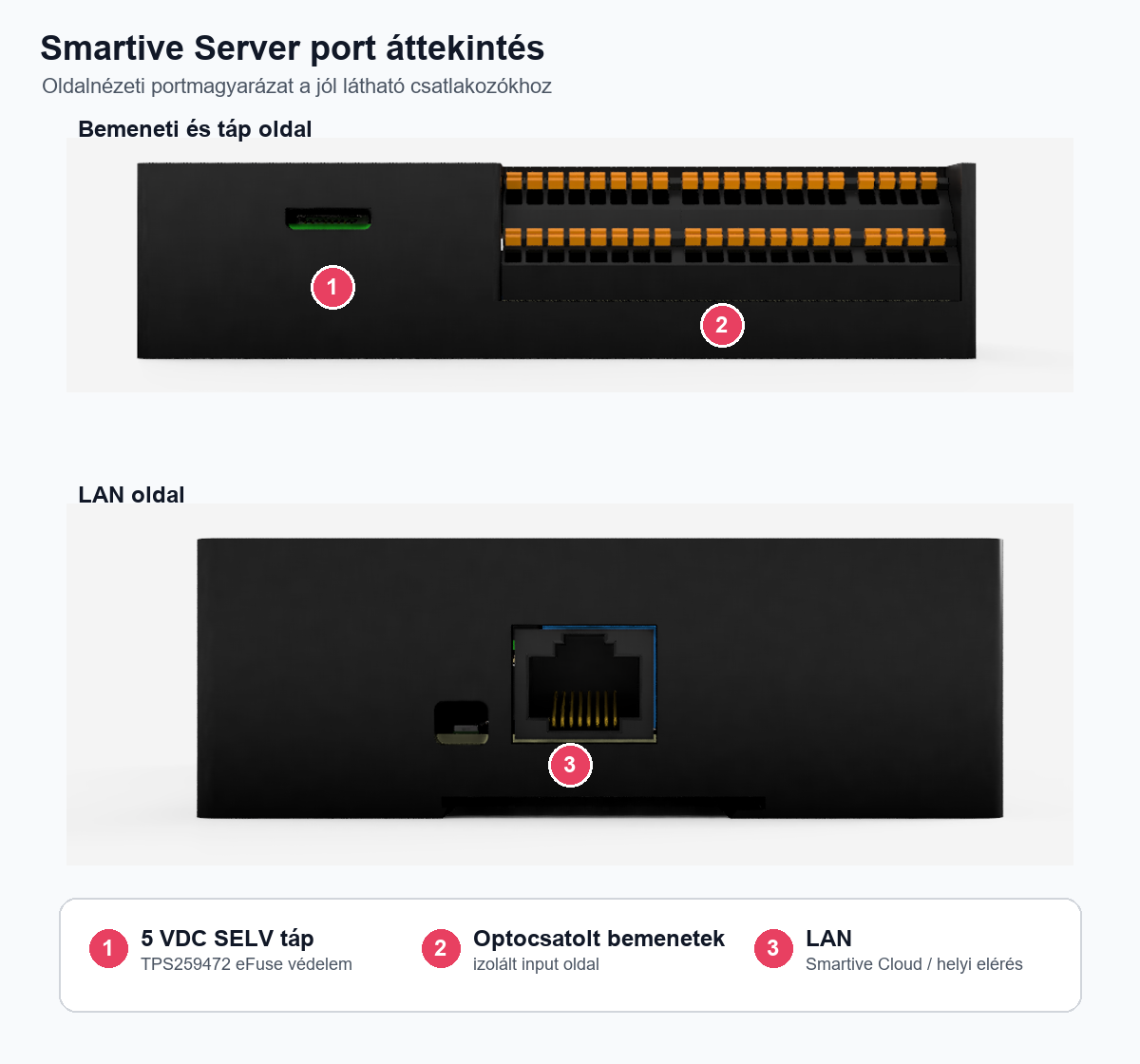

A Smartive Server központi egység portkiosztása biztonsági szempontból fontos védelmeket tartalmaz. A bemeneti oldal optocsatolt és galvanikusan leválasztott, a reléágak pedig 230 VAC kapcsolásra vannak dokumentálva.
A portlogika: külön védett 5 VDC táp, optocsatolt bemeneti oldal és 230 VAC reléágak.
- Az 5 VDC táp csak SELV tápegységről érkezik.
- A bemeneti oldali és a vezérlőoldali potenciálhatár nem kerül összekötésre.
- A 230 VAC reléágak csatornánként saját külső védelemmel rendelkeznek.
- Az extender porton csatlakozó modulok egyedi címet kapnak.
| Port | Feladat | Megjegyzés |
|---|---|---|
| 5 VDC | Tápellátás | SELV tápegység, TPS259472 eFuse védelemmel a készüléken belül. |
| LAN | Hálózati kapcsolat | A helyi eléréshez és a Smartive Cloud kapcsolathoz szükséges. |
| Optocsatolt bemenetek | Kapcsolók, terepi bemeneti jelek | Külön izolált DC-DC táp választja el a bemeneti oldalt az MCU/Raspberry oldaltól. |
| 6 x dry-contact reléág | 230 VAC fogyasztók kapcsolása | Max. 10 A @ 230 VAC/csatorna, kötelező külső kismegszakítóval vagy biztosítóval. |
| Extender port | Bővítő modulok | IO, relé vagy egyéb Smartive expansion modul csatlakoztatásához. |
A bemeneti oldal galvanikusan leválasztott: a terepi jel optocsatolón keresztül jut a vezérlőoldalra.
A 230 VAC reléágak csak zárt villamos vagy vezérlőszekrényben, szakember által telepítve használhatók. A csatornánkénti
max. 10 A külső védelem nem ajánlás, hanem telepítési feltétel.
Portok az Alkalmazásban
Az alkalmazásban a Beállítások menüpont Jelenlegi mini szerver
almenüjének jobb felső sarkában lévő FTP gombjára nyomva megjelenik a portok listája. Láthatjuk, hogy melyik port
elérhető, illetve, hogy melyikre milyen eszköz van kötve.
