Kapcsolók bekötése

Az egyszerű (buta) kapcsolókat a következőképp kell bekötni:

• A kapcsoló egyik csatlakozóját az UTP kábel barna-fehér és/vagy barna eréhez (negatív, GND) kell csatlakoztatni
• A kapcsoló másik csatlakozóját az UTP kábel zöld (I/O) eréhez kell csatlakoztatni

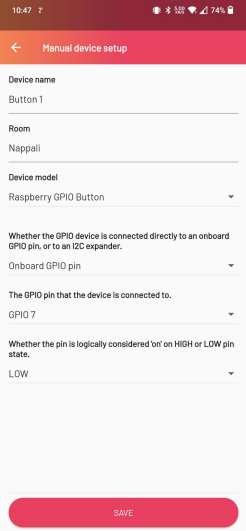

Ezután, a Smartive alkalmazásban az új eszköz hozzáadásánál, a következők szerint kell felvenni az eszközt.

• A Device Model mezőben a GPIO button opciót kell kiválasztani.
• Amennyiben a központi egységhez csatlakozik az UTP kábel, úgy az Onboard GPIO pin kiválasztása után az RJ45 porthoz tartozó, a fedélen található számot kell itt kiválasztani. A felső szám a felső RJ45-ös csatlakozó száma, az alsó az alsóé.
• Amennyiben expanderhez csatlakozik az UTP kábel, úgy az I2C expander opció kiválasztása után az expanderen levő port számát kell megadni.
• A LOW opció kiválasztásával azt jelezzük a rendszernek, hogy a kapcsoló másik vége a negatív pólushoz (GND) lett csatlakoztatva.
