Beüzemelés

Csatlakoztassa az 5VDC egyenáramú bemenetet egy külső 5V-os áramforráshoz. Ez fogja ellátni az eszközt árammal. Az áramforrás teljesítményének méretezése nagyban attól függ, hogy a rendszerbe mennyi eszköz lesz csatlakoztatva. A központi egység alap áramfelvétele 500 - 2000 mA körül van. Minden további expansion modulnak az áramfelvétele max. ~400 mA (hagyományos relé expansion modul esetében 2080 mA is lehet.) Tehát egy átlagos telepítéssel számolva, amiben 3 expansion modul van, és nincsenek hagyományos relék, ~3.2A lesz a max áramfelvétel, így egy 20W-os táp elegendő. Amennyiben az áramfelvétel nagyobb ennél, úgy a tápot és a kábelezést is ennek megfelelően kell méretezni, különben feszültségesés fordulhat elő.

Csatlakoztassa az I/O portokat. Minden I/O porthoz árnyékolt S/FTP kábel ajánlott, az interferencia csökkentésének minimalizálására. A rendszer csillagpontos kábelezésre van tervezve, azaz minden bemenet (pl. kapcsoló) és kimenet (pl. lámpa) kábelezése ide fut be. Ezáltal a rendszer el tudja dönteni, hogy milyen eseményre (pl gombnyomás) mi történjen (pl. lámpa felkapcsolása). Minden RJ45-ös port (B-típusú kötés esetén) alábbiak szerint van bekötve:

  • Narancs-fehér: szabadon felhasználható ér*
  • Narancs: 3.3VDC
  • Zöld-fehér: 1-Wire
  • Kék: 5VDC
  • Kék-fehér: 5VDC
  • Zöld: I/O
  • Barna-fehér: Ground

  • Barna: Ground

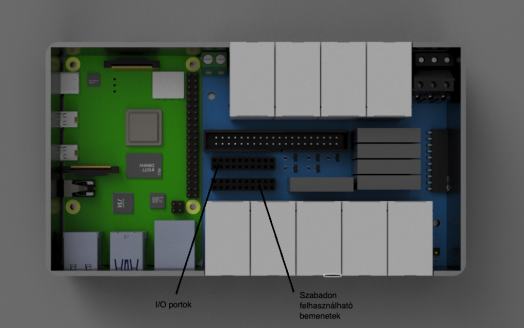

    *a szabadon felhasználható eret a központi modul felnyitásával lehet bekötni, alábbi ábra szerint. A felső I/O portok headerből át kell vezetni egy kábelt az alsó bemenetekhez.

    Setup

Csatlakoztassa a 230VAC bemenetet. Az eszköz működéséhez ennek a bemenetnek a csatlakoztatására nincs szükség. A központi egységben a relék az itt jövő áramot fogják kapcsolni a kimeneteken. Fontos, hogy a központi egységben szilárdtest relék vannak, amik csak 110VAC-250VAC váltóáramot, és maximum 2A áramot / port tudnak kapcsolni

Csatlakoztassa az Ethernet kábelt (internet). Ahhoz, hogy az eszköz csatlakozni tudjon az internetre, a routerbe ezt a kábelt kell bekötni.

Statikus IP kiosztása. A központi egységnek célszerű statikus IP-t adni. Ezt célszerű a router beállításaiban megtenni. A központi egységnek a hostneve alapértelmezetten: smartive-core

Kiegészítő modulok csatlakoztatása. Amennyiben szeretne kiegészítő modulokat is csatlakoztatni a központi egységhez a központi egységen található RJ45-ös porton keresztül - pl. relé modul, szilárdtest modul, vagy IO modul - úgy a moduloknak szükséges lesz egyedi címet beállítani.

A modulok fizikai címét a modulok oldalán található 3 db jumper segítségével lehet meghatározni. A jumperek szerepe: A jumperek rövidre zárásával állítható be a bináris cím (magas vagy alacsony jelszint).

Konfiguráció: Általában három jumpercsoport (A0, A1, A2) található a modulon, amelyek kombinációja határozza meg a végleges címet. Alapértelmezetten jumper nélkül az A0, A1 és A2 bit is alacsony.

{warning}Soha ne használjon két modult azonos jumper-beállítással ugyanazon a buszon, mert ez ütközéshez és a kommunikáció meghibásodásához vezethet!
