Relék bekötése

A relék bekötéséhez a már az előzőekben leírt 230VC-t (fázis) kell bekötni, illetve minden a kimenetet rá kell kötni a fogyasztókra. A központi egységen és a relé modulokon is található két db AC bemenet is, ezek össze vannak kapcsolva, és csak azért van belőle kettő, hogy nagyobb áramok esetén kevésbé melegedjenek a kábelek.


Relay

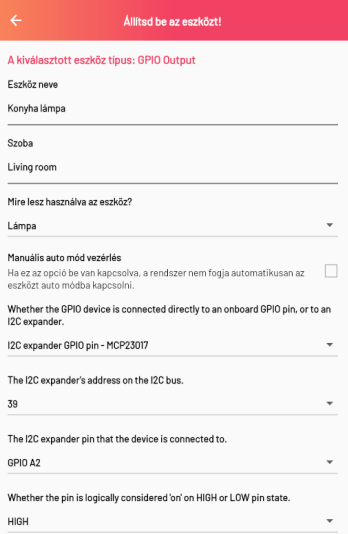

Ezután, a Smartive alkalmazásban az új eszköz hozzáadásánál, a következők szerint kell felvenni az eszközt.

  • A Device Model mezőben a GPIO Output opciót kell kiválasztani.
  • Amennyiben a központi egységhez lett csatlakoztatva az eszköz, úgy az Onboard GPIO pin kiválasztása után a központi egység fedelén található port számot kell itt kiválasztani.
  • Amennyiben expanderhez csatlakozik az UTP kábel, úgy az I2C expander opció kiválasztása után az expanderen levő port számát kell megadni.
  • A HIGH opció kiválasztásával azt jelezzük a rendszernek, hogy a magas jelszintre kapcsoljon a relé.
